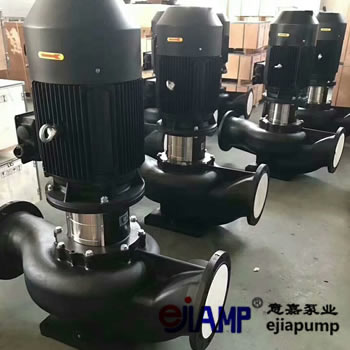

TD立式管道離心泵使用說明書

TD立式管道離心泵是一種高效、節能的流體輸送設備，廣泛應用于工業、農業、建筑、市政等多個領域。它具有結構緊湊、占地面積小、運行平穩、噪音低等優點，能夠滿足不同用戶對流體輸送的需求。本使用說明書旨在為用戶提供詳細的操作指導和維護建議，確保TD立式管道離心泵的安全、穩定運行。

（一）結構組成

TD立式管道離心泵主要由泵體、葉輪、泵軸、軸承、密封裝置、進出口管道等部件組成。

泵體：是泵的外殼，通常采用鑄鐵或不銹鋼等材質制成，具有良好的耐腐蝕性和強度。泵體內設有流道，用于引導流體的流動。

葉輪：是泵的核心部件，安裝在泵軸上。葉輪由多個葉片組成，當葉輪旋轉時，葉片會對流體產生離心力，使流體獲得能量并被輸送出去。

泵軸：用于連接葉輪和電機，將電機的動力傳遞給葉輪。泵軸通常采用優質合金鋼制成，具有較高的強度和耐磨性。

軸承：支撐泵軸的旋轉，減少泵軸與泵體之間的摩擦。常見的軸承有滾動軸承和滑動軸承兩種，根據不同的工況和要求選擇合適的軸承。

密封裝置：防止泵內的流體泄漏到外部，同時也防止外部的空氣進入泵內。常見的密封裝置有機械密封和填料密封兩種，機械密封具有密封性能好、泄漏量小等優點，適用于對密封要求較高的場合；填料密封結構簡單，成本較低，但泄漏量相對較大。

進出口管道：用于連接泵體和外部管道系統，實現流體的輸入和輸出。進出口管道的直徑和材質應根據泵的流量和介質特性選擇合適的規格。

（二）工作原理

TD立式管道離心泵的工作原理是基于離心力的作用。當電機帶動泵軸旋轉時，葉輪也隨之旋轉。葉輪上的葉片會對管道泵內的流體產生離心力，使流體從葉輪中心被甩向葉輪邊緣，從而獲得能量并被輸送出去。在葉輪中心形成的低壓區會吸引新的流體進入泵內，形成連續的流體輸送過程。

（一）安裝前的準備工作

1. 檢查泵的外觀是否有損壞或變形，各部件是否齊全。

2. 檢查泵的進出口管道是否符合設計要求，管道連接是否牢固，密封是否良好。

3. 檢查泵的基礎是否牢固，地腳螺栓是否擰緊。

4. 清洗泵內和管道內的雜物，確保流體通道暢通。

（二）安裝步驟

1. 將泵放置在基礎上，調整泵的位置，使其進出口管道與外部管道系統對齊。

2. 安裝地腳螺栓，并擰緊螺母，確保泵固定牢固。

3. 連接進出口管道，注意管道的連接應緊密，不得有泄漏現象。

4. 安裝密封裝置，根據泵的型號和要求選擇合適的密封方式，并按照安裝說明書進行安裝。

5. 連接電機與泵軸，確保電機軸與泵軸的同心度在允許范圍內。

（三）調試

1. 向泵內注入適量的液體，使泵內充滿液體，避免出現氣蝕現象。

2. 檢查電機的接線是否正確，電機的旋轉方向是否與泵的旋轉方向一致。

3. 關閉出口閥門，啟動電機，觀察泵的運行情況，檢查是否有異常振動和噪音。

4. 緩慢打開出口閥門，調節泵的流量和壓力，使其達到設計要求。

（一）啟動前的檢查

1. 檢查泵的進出口閥門是否處于正確的開關狀態，進口閥門應全開，出口閥門應關閉。

2. 檢查泵內是否充滿液體，如有空氣應及時排除。

3. 檢查電機的絕緣情況是否良好，接地是否可靠。

4. 檢查各連接部位是否牢固，密封是否良好。

（二）啟動操作

1. 確認上述檢查無誤后，接通電源，啟動電機。

2. 觀察泵的運行情況，檢查是否有異常振動和噪音。

3. 待泵運行穩定后，緩慢打開出口閥門，調節泵的流量和壓力，使其達到設計要求。

（三）運行中的注意事項

1. 密切觀察泵的運行情況，包括流量、壓力、溫度、振動等參數，如有異常應及時停機檢查。

2. 注意泵的進出口壓力變化，避免出現超壓或欠壓現象。

3. 定期檢查泵的密封情況，如有泄漏應及時處理。

4. 保持泵的周圍環境清潔，避免雜物進入泵內。

（四）停機操作

1. 關閉出口閥門，逐漸降低泵的流量和壓力。

2. 切斷電源，停止電機運行。

3. 關閉進口閥門，防止液體倒流。

（一）日常維護

1. 定期檢查泵的外觀，清除泵體和管道上的污垢和雜物。

2. 檢查泵的進出口閥門是否靈活，密封是否良好。

3. 檢查泵的地腳螺栓是否松動，如有松動應及時擰緊。

4. 定期檢查電機的運行情況，包括電機的溫度、振動、電流等參數。

（二）定期保養

1. 定期更換泵的密封件，根據密封件的使用壽命和實際使用情況確定更換周期。

2. 定期檢查軸承的潤滑情況，及時補充或更換潤滑脂。

3. 定期檢查葉輪的磨損情況，如有磨損應及時更換。

4. 每年對泵進行一次全面的解體檢查，清洗泵內的各個部件，檢查各部件的磨損情況，更換損壞的部件。

（一）泵不出水或流量不足

1. 原因：進口管道堵塞、進口閥門未全開、泵內有空氣、葉輪損壞等。

2. 解決方法：檢查進口管道是否暢通，打開進口閥門，排除泵內空氣，檢查葉輪是否損壞，如有損壞應及時更換。

（二）泵的壓力不足

1. 原因：出口管道堵塞、葉輪磨損、轉速不足等。

2. 解決方法：檢查出口管道是否暢通，更換磨損的葉輪，檢查電機的轉速是否正常，如有問題應及時修復。

（三）泵的振動和噪音過大

1. 原因：泵的安裝基礎不牢固、葉輪不平衡、軸承損壞等。

2. 解決方法：加固泵的安裝基礎，檢查葉輪的平衡情況，如有不平衡應進行校正，更換損壞的軸承。

1. 在安裝、調試、操作和維護TD立式管道離心泵時，必須嚴格遵守相關的安全操作規程，確保人身安全和設備安全。

2. 電氣設備必須接地可靠，防止觸電事故的發生。

3. 在運行過程中，不得隨意拆卸泵的部件，如需維修或更換部件，必須先停機并切斷電源。

4. 定期對泵進行檢查和維護，及時發現和處理潛在的安全隱患。
